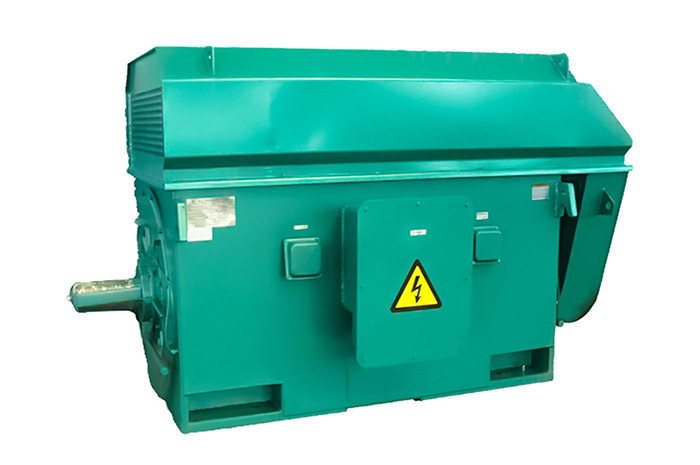

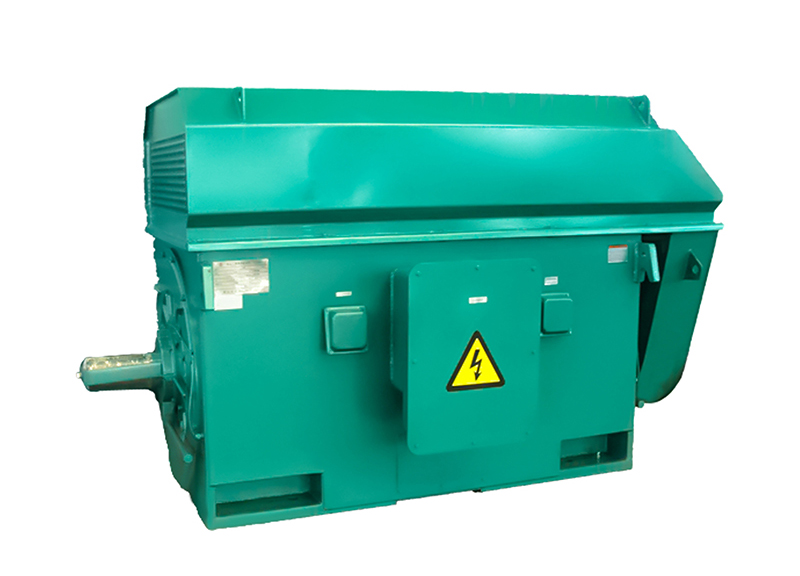

YL、YLKK系列立式高壓三相異步電動機

YL、 YLKK series op high-voltage three-phase induction motors

一、概述

YL、YLKK系列高壓三相異步電動機是我公司采用國內外先進技術，結合我公司生產高壓電動機的實踐經驗而設計制造的系列產品，具有結構緊湊、重量輕、高效、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。

本系列電動機采用F級絕緣，額定頻率50Hz、額定電壓為3kV、6kV、10kV三種，也可按訂貨要求制造60Hz和其它電壓的電動機。

本系列電動機的功率等級，電氣性能均符合國家標準GB755《旋轉電機定額和性能》以及相關國際電工委員會IEC標準。

本系列電動機各部分機械尺寸，公差符合國家標準GB/T1800-1804和國際標準化委員會ISO標準。

根據GB/T4942.1和IEC34-5《旋轉電機外殼防護分級》，本系列電動機的外殼防護等級為1P23。

二、型號說明

三、結構說明

本系列電動機采用箱式結構，機座用鋼板焊成箱型，重量輕、剛度好。機座兩側面開有窗孔，并安裝有百葉窗，拆下后可以觀察及觸及電機內部，便于電機的維護和修理。

定子采用外壓裝結構，定子繞組采用F級絕緣材料，10kv電動機采用可靠的防電暈措施，繞組端部有可靠的固定及綁扎。在制造過程中經過多次頤間脈沖電壓試驗及對地耐壓試驗，并采用真空壓力浸漬無溶劑漆工藝（VP)處理。因此，電動機的絕緣性能優良可靠，機械強度好，防潮能力強。

鼠籠轉子有鑄鋁和銅條兩種結構，采用先進可靠的鑄鋁工藝或焊接工藝制造而成，并經精確的動平衡校驗，因此電動機運行平穩可靠。

軸承防護等級為IP44或IP54。

主出線盒防護等級為IP54,主出線盒內、外均有單獨的接地端子。

根據用戶要求，可在定子繞組、軸承等重要部位加設測溫裝置，便于現場觀察和遠距離監控，以保證電動機安全可靠地運行。

四、電動機的起動

1.用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85%。

2.被傳動機械的阻力矩特性為水泵類阻力矩特性。

3.在上述條件下，電動機允許在實際冷狀態下連續起動兩次或者在電機熱狀態下起動一次，電機在兩次之間自然停車，額外的再次起動電機應在停車4小時以后。

4.如果需要驅動的機械為非水泵類立式機械，務請事先和制造廠聯系協商以便特殊設計，保障電機的可靠運行。
